Leitz Elmar 5 cm f/3,5
Sommaire
- Présentation
- Utilisation
- Qualité d’image
- Exemples
- Historique
- Annexe : références et numéros de série
Présentation

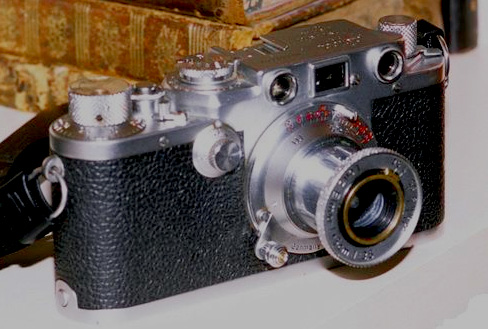

Objectif télescopique (collapsible) à monture vissante Leica M39. Version utilisée par votre serviteur : 1953 (voir l’historique infra). Peu lumineux mais donne de bonnes images ; sa légèreté et la taille minime d’un Leica IIIf muni de cet objectif en font un premier choix pour qui veut disposer d’un appareil compact « toujours prêt ».
En bref :
- Plus
-
- Ultra-portatif.
- Images contrastées, flare resistant.
- Encore très répandu, souvent en état satisfaisant.
- Moins
-
- Peu lumineux.
- Bague de diaphragme calamiteuse.
- Utilisation de filtres problématique.
- Caractéristiques principales :
- 4 éléments en 3 groupes.
- M.a.p. mini : 1 m.
- Diaphragme à 10 lames.
- Dimensions déployé : 31,7 mm (long.), 47,2 (max)/36 (fut)
- Poids (version 1954) : 210 g.
- Filtres : diamètre 19 mm ; pour d’autres possibilités, cf infra.
Utilisation
Prise en main
L’Elmar a l’avantage de pouvoir être utilisé avec son pare-soleil sans blocage de la visée (ce n’est pas le cas avec des objectifs plus lumineux). Signe de l’ancienneté et de la simplicité de conception : le fut tourne en même temps qu’on fait le point ; sur la bague de diaphragme, l’absence de crantage et les intervalles inégaux de l’échelle des ouvertures sont également typiques.
L’ergot de mise au point est impeccablement situé. L’œil sur le télémètre, on réalise le point avec facilité et précision.
Attention en modifiant l’ouverture : vérifier attentivement que vous mettez bien la minuscule couronne de réglage du diaphragme exactement sur le cran voulu.
Installation / retrait
- Monter/démonter l’objectif
- L’objectif doit être sorti.

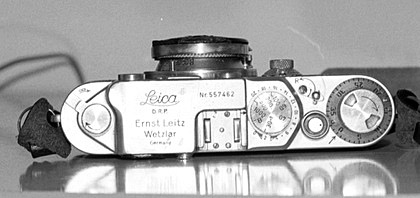

- Pour rentrer l’objectif / to collapse the lens
- Pour déverrouiller (débloquer) le fut : tourner l’avant de l’objectif dans le sens inverse des aiguilles d’une montre (en faisant face à l’appareil). Au besoin maintenir la base.
- Pour sortir l’objectif / to uncollapse the lens
- Sortir l’objectif puis le verrouiller : tourner l’avant de l’objectif dans le sens des aiguilles d’une montre (en faisant face à l’appareil).
Pare-soleil et filtres
Pare-soleil
En faut-il un ? La question peut surprendre, mais un pare-soleil fait perdre au système Leica vissant + Elmar son côté super-compact, qui est un de ses atouts majeurs. De plus, cet objectif craint peu les lumières obliques. Par conséquent, c’est suivant les circonstances qu’on pourra choisir de mettre ou pas le pare-soleil. Il est vrai que pour protéger des chocs la lentille frontale son utilisation est toujours recommandable, mais un vrai reporter doit savoir passer outre ces consignes de prudence petite-bourgeoise. Cela étant dit, on a le choix :

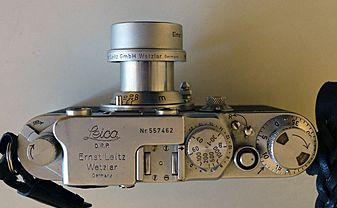

- FISON (12510), pare soleil standard de l’Elmar. Voir la page sur les accessoires.
- FISON + VOOLA (16621). Le VOOLA est une bague insérée dans le FISON qui permet d’actionner directement le diaphragme.
- Le FIKUS (12530) multifocales. Pare-soleil télescopique utilisable avec les focales de 3,5 à 13,5 cm.
- Le VALOO (16620) comporte un ergot permettant d’actionner le diaphragme en tournant une bague de la façon habituelle. De par son principe, le VALOO interdit l’installation d’un filtre emboîtant, mais on peut en visser un à l’avant (diamètre 34 mm). Ce qui semble une solution boiteuse : utiliser un pare-soleil et placer du verre en avant est totalement illogique ; de plus, le filtre étant relativement éloigné, des impuretés à sa surface peuvent devenir visibles en fermant le diaphragme.
- SOOGZ (13154) : si vous avez le bonheur de posséder une bague d’adaptation 36-39 mm SOOGZ, il vous sera possible d’y installer tout pare-soleil plus récent, comme le 12585 ajouré — mais un joli ITOOY sera encore mieux. Le SOOGZ permet en même temps l’utilisation de filtres E39 (standard actuel).
Filtres
Les filtres ne sont pas des gadgets, surtout quand on pratique le noir-et-blanc. De plus cet Elmar a une face avant particulière ; la question mérite donc un examen. Plusieurs options s’offrent à nous :
- Il est possible de visser à l’intérieur de la couronne de diaphragme de petits filtres au diamètre 19 mm. On en trouve encore, mais à quel prix ?
- Filtres à emboîtement spéciaux 36 mm. Inconvénient : pour modifier le diaphragme, il faut retirer le filtre.
- Adaptateur SOOGZ (13154) pour filtres & pare-soleil E39 standards (cf supra).
Qualité d’image
Performances générales
En ce qui concerne les performances optiques, cet objectif ne saurait concurrencer les productions les plus récentes. Il n’empêche que, convenablement utilisé, il fait de bonnes photos ; à partir de f/8, la différence de qualité devient difficile à discerner. En voyant certaines images prises sur un moderne film Kodak TMax 400 (TMY), on se demande pourquoi vouloir autre chose.
Résistance au flare : on peut affirmer que l’Elmar est, parmi les objectifs anciens, un de ceux qui supportent le mieux les contre-jours (y compris pour les versions non traitées d’avant 1946).
Vignettage : quelque peu présent à pleine ouverture, disparaît en diaphragmant.
Distorsion : indétectable.
Rendu
L’Elmar 3.5/5cm donne des images moyennement contrastées, surtout de f/3,5 à f/4. Les bords sont un peu moins nets que le centre à f/3,5 mais deviennent aussi bons que le reste à f/8.
Bokeh : les zones floues sont agréables et ne distraient pas l’attention par leur apparence.
Comparaison avec Leica 50/2,5 Summarit-M (2007)
Exemples
En noir et blanc
Le contraste modéré de cet Elmar ancien (quoique pas primitif) lui confère un « caractère » favorable au N&B.
Kodak TMY (T-Max 400)
Une affriolante gamme de gris sous un délire de rayonnements et reflets :
Pellicule Kodak XP2 chromogénique :
A f/8 :
Couleur
Film sensible (Fujicolor 800 ISO)
Ci-dessous, mise à l’épreuve avec contre-jour violent :
Intérieur sans flash. Photo à pleine (je n’ose pas dire grande) ouverture : f/3,5 et 1/10e. Le détail agrandi montre le grain inévitable sur ce type de film ; mais l’opérateur n’a pas tremblé…
Détail du précédent
Historique
Elmar fixe
Après les anastigmats qui équipèrent les 300 premiers Leica (1925), on vit un Elmax 50/3,5 (fixe comme le précédent) à 5 éléments1, simplifié ensuite en l’Elmar « 4 lentilles » – grâce à l’adoption de verres plus performants.
La formule optique (4 éléments en 3 groupes), conçue par le Dr Bereck2, est proche du Tessar de Rudolph. La correction est bonne et, avec un nombre limité de surfaces air-verre, ce type offre une image très contrastée (« brillante », disait-on jadis)3. Les premiers Elmar n’étaient pas bien corrigés pour la couleur, mais étaient déjà réputés pour la netteté de leurs images.
Elmar vissant f/3,5
Le modèle a monture vissante f/3,5 fut produit de 1933 à 1956.
Traîtement antireflet à partir de 1946 ; cette même année, les crans de diaphragme adoptèrent la nomenclature moderne (f/4 - 5,6 - 8,0… au lieu de 4,5 - 6,3 - 9,0…).
La dernière version recalculée avec verres au lanthane se reconnait à l’échelle de profondeur de champ gravée en rouge (d’où la dénomination red scale).
Elmar vissant f/2,8 — ELMOO
Une version plus lumineuse (f/2,8), produite en 1956-1959. Filtres au standard E39. Cet Elmar est plus gros mais la bague de diaphragme annulaire normale, bien plus pratique, compense cela.
La suite en baïonnette M
Apparition de modèles à monture Leica M contemporains du nouveau Leica M3.
Elmar 50/3.5 M
1954-1961. Même bloc optique que le red scale précédent. Mais la bague de diaphragme quitte la face avant pour une position annulaire classique bien plus pratique.
Elmar 50/2.8 M
Deux moutures bien distinctes :
- Version originelle : (1957)-1972. Code ELNAM/11610.
- Réédition ultime, avec un schéma modernisé : 1994-2007.
Suite et fin ?
Le Summarit-M 50/2,5 de 2007 semble avoir mis un terme à cette dynastie d’objectifs télescopiques : le remplaçant de l’Elmar est très performant avec sa formule à 6 lentilles de type Planar. Pas beaucoup plus cher et un peu plus lumineux, il est encore plus court qu’un Elmar en batterie !
Annexe
Références
- TOUT, par Marco Cavina. [http://www.marcocavina.com/articoli_fotografici/50mm_Leica_a_telemetro/00_pag.htm]
- LVM [http://www.antiquecameras.net/lensvademecum.html] , p. 271 (version 7/5/2001).
- http://www.kenrockwell.com/leica/50mm-f35.htm
- http://leicascrewmount.com/lenses.html
- Erwin Puts, Leica Lens Compendium, ISBN 9781897802175
Numéros de série
Annee 1er N Prod. Jusqu'à 1933 156501 500 157000 1933 157001 400 157400 1933 157401 100 157500 1933 157501 1300 158800 1933 158801 100 158900 1933 158901 1100 160000 1933 163101 1900 165000 1933 169001 2000 171000 1933 172501 2500 175000 1933 175001 1000 176000 1933 179001 3000 182000 1933 183101 2900 186000 1933 187001 3000 190000 1934 200001 5000 205000 1934 211101 2900 214000 1934 222001 3000 225000 1934 230301 4700 235000 1935 242001 3000 245000 1935 253001 3000 256000 1935 261001 4000 265000 1935 275001 5000 280000 1936 290001 5000 295000 1936 304001 6000 310000 1936 327001 5000 332000 1936 338001 7000 345000 1937 358001 7000 365000 1937 390001 10000 400000 1938 427001 10000 437000 1938 460301 4700 465000 1938 473001 7000 480000 1939 498001 5000 503000 1939 510001 5000 515000 1939 533001 5000 538000 1940 542001 8000 550000 1941 567101 2900 570000 1941 571301 1700 573000 1941 573401 1600 575000 1942 582301 1200 583500 1942 583501 1000 584500 1942 591001 1000 592000 1943 593501 1000 594500 1945 595000 1001 596000 1945 597001 3000 600000 1946 601001 2000 603000 1946 609001 1000 610000 1946 612001 3000 615000 1946 630001 3000 633000 1947 633101 1900 635000 1947 638001 5000 643000 1948 647001 5000 652000 1948 670001 5000 675000 1949 688001 5000 693000 1949 707001 5000 712000 1949 727001 5000 732000 1949 741001 9000 750000 1950 769001 6000 775000 1950 790020 1 790020 1950 790021 16 790036 1950 802001 5000 807000 1950 826001 5000 831000 1950 831001 5000 836000 1951 866001 6000 872000 1951 893001 5000 898000 1951 904001 6000 910000 1951 941001 9000 950000 1952 955001 1000 956000 1952 957501 500 958000 1952 987151 2850 990000 1952 998001 1000 999000 1952 1000001 4000 1004000 1952 1010201 4800 1015000 1952 1045001 5000 1050000 1953 1063001 9000 1072000 1953 1086001 5000 1091000 1953 1100001 3000 1103000 1953 1121501 2500 1124000 1954 1140016 2985 1143000 1954 1145001 3000 1148000 1954 1148222 879 1149100 1954 1163001 3000 1166000 1954 1183501 3500 1187000 1954 1198001 5000 1203000 1955 1242001 3000 1245000 1955 1294001 3000 1297000 1955 1320001 5000 1325000 1956 1333001 4000 1337000 1956 1340001 5000 1345000 1956 1372001 3000 1375000 1956 1426001 3000 1429000 1956 1455001 3000 1458000
Notes
- 1. Cf L’Elmax 1922 de Max Berek [http://www.leicagraphie.com/Elmax_de_Max_Berek-1922..html] , étude par Jacques Roquencourt.
- 2. Cf Elmar de Max Berek [http://www.leicagraphie.com/elmar_de_Berek.html] , étude par Jacques Roquencourt.
- 3. En petit format, et surtout s’agissant de photos à main levée (sans trépied), l’impression de netteté (le photographe francophone parle de piqué) vient davantage du contraste que de la définition (pouvoir résolvant) de l’optique telle qu’on pourrait la mesurer sur banc de test.
