   D o m i n i q u e   G u e b e y    J u n g l e      Photo, quincaillerie

Appareils photo Leica de toute époque.

Accessoires Leitz/Leica

Sommaire

Viseurs / Sucher / Finders

Viseur Leica 21-24-28mm 12013/12014

Ce viseur, apparu en 2006, permet de disposer du cadrage des focales grands-angles essentielles (angles de champ respectifs 90°, 84° et 75°). Un vrai photographe doit posséder au moins un de ces objectifs. Notons que si le viseur standard 0.72x des Leica M couvre la focale de 28mm (à condition de ne pas porter de lunettes), ce n’est pas le cas avec le viseur 0.85x.

Le modèle 12013 est noir, tandis que le 12014 est couleur argent.

l:270, h:225, 25449, JPEG

Si ce viseur est relativement encombrant, son prix paraît modéré quand on connait ceux pratiqués d’ordinaire par Leica ou Zeiss. D’autant que cet article, à la mécanique plus sophistiquée que les viseurs mono-focale, est livré dans un étui en vrai cuir, confortablement garni de mousse de protection. La modération du tarif se comprend quelque peu en lisant les inscriptions cachées sous le sabot (alors que le capot arbore fièrement Leica Camera Germany). On y lit « Made in Japan » ce qui explique des coûts de fabrication inférieurs à ceux de Wetzlar.

l:240, h:112, 11202, JPEG

L’optique est constituée de cinq éléments traîtés anti-reflets. Ce viseur peut recevoir les lentilles de correction dioptrique pour Leica M.

La visée est, nous semble-t-il plutôt précise, quoique pour une distance relativement lointaine. Rien, ni molette ni même indication dans le viseur, ne permet l’adaptation à la distance. Les rapports d’agrandissement sont de 0.42, 0.48 et 0.56 (pour 21, 24 et 28mm respectivement). Certains se plaindront de la distorsion en barillet de ce qu’ils voient à travers le viseur. Qu’ils soient rassurés : l’image qu’ils perçoivent correspond dans tous ses détails à ce qu’il y aura sur le cliché final.

Leica M7 avec viseur 12013.
VC Ultron 21 f/1.8 aspherical VM w:540, h:539, 56139, JPEG

Si vous utilisez l’objectif Leica Tri Elmar 16-18-21 sur un M8 (à capteur 18x27mm) de 2006, le viseur 12013/12014 donnera le cadrage adapté pour ses trois focales respectives.

Viseur multifocales Leica Imarect / VIOOH

Fabriqué de 1940 à 1964 avec quelques modifications au fil du temps, mais le principe optique n’a pas varié. Ce viseur donne un cadrage précis pour les focales de 35 à 135 mm. Pour la plupart des versions, les masques concernent les focales 3,5 / 5 / 7,3 / 9 et 13,5 cm. Il a existé des variantes (focale 8,5 au lieu de 7,3 ; 10,5 en plus de 9cm ; ou 12,7 en plus de 13,5). Avec le complément TUVOO (vissé à l’avant), on obtient même le cadrage pour une focale grand-angle de 28 mm. Les collectionneurs apprécieront qu’il existe trois formes d’IMARECT : arrondi, en lyre ou à bords droits ; nous passerons sur les versions Wehrmacht ou cinématographiques.

Si on veut un viseur annexe, on peut se laisser tenter par cet ustensile : il suffit d’un Imarect pour plusieurs objectifs, et ceci avec tout type d’appareil photo muni de la griffe standard1. Mais toute médaille a son revers et l’enthousiasme se modère quand on regarde dans l’oculaire : l’image observée est fichtrement réduite, et ce d’autant plus que la focale est longue.

Le VIOOH n’est pas un simple collimateur adaptable, genre « viseur sportif ». Il offre la compensation de parallaxe et un grossissement variable car on peut l’ajuster en fonction de la distance. A la différence du VIDOM (1933-1939) il comporte deux prismes qui assurent le redressement de l’image ; cette complexité explique son volume et sa forme plutôt curieuse.

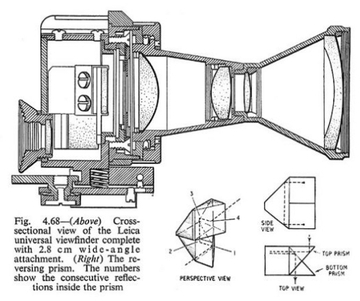

Ci-dessous, coupe d’un VIOOH muni à l’avant de l’additif pour objectif de 28 mm TUVOO.

D’après J. Lipinski, Miniature & Precision Cameras, Londres 1955.
Section w:360, h:301, 60753, JPEG

Il s’agit d’un accessoire courant, relativement facile à trouver. Les specimens en circulation donnent souvent une image voilée et imposent un nettoyage interne. Par bonheur et pour une fois, le démontage et surtout le remontage sont aisés2. Quelques références sur le sujet :

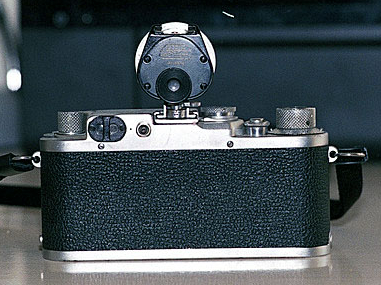

Ci-dessous un IIIf affublé du VIOOH. Voir aussi la page sur l’objectif Voigtländer-Cosina Ultron 35/1,7 aspherical.



Viseur SBLOO / 12010 pour focale 35mm

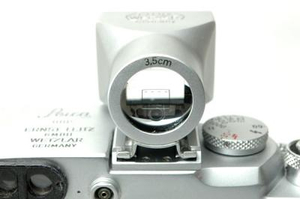

Leitz SBLOO (12010) pour objectif 3,5cm w:300, h:199, 37897, JPEG

Conseillé aux adeptes de l’objectif de 35 mm même si le VIOOH multifocales précité a quelques avantages. Un simple coup d’œil dans l’oculaire du SBLOO suffit pour être conquis par le confort de sa visée, spacieuse et claire ; cela n’a rien à voir avec le trou de souris de l’Imarect, où l’image s’assombrit du fait de la trajectoire de la lumière dans le système de prismes. De plus, le SBLOO est beau et s’intègre beaucoup mieux au dessus du boîtier que le multifocales, dont l’allure biscornue évoque plutôt un accessoire digne du concours Lépine.

Leica iiif, VC Ultron 1:1.7/35mm, viseur SBLOO w:498, h:350, 74968, JPEG

Viseur SBOOI / 12015 pour focale 50mm

Pourquoi un viseur 5 cm séparé alors que presque tous les boitiers intègrent au minimum le cadre de cette focale ? Une réponse nous est fournie par les experts en photo de rue (dite aussi street photo) ou plus largement de la candid photography : ils nous enseignent qu’il n’y a rien de tel pour faciliter le déclenchement rapide, efficace et discret. Avec un objectif de 35 aussi bien que 50 mm.

À part cela, le viseur pour objectif standard SBOOI s’imposera sur un Leica ancien si le pare-soleil empiète par trop dans le viseur intégré au boîtier.

Le SBOOI offre le confort du grossisement X1 : on peut viser les deux yeux ouverts.


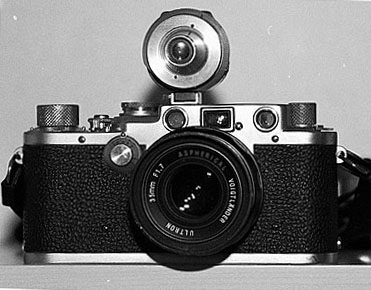

Leitz SBOOI (12015) pour objectif 5cm w:271, h:156, 33440, JPEG

Viseur SGVOO / 12025 pour focale 9cm / 90mm

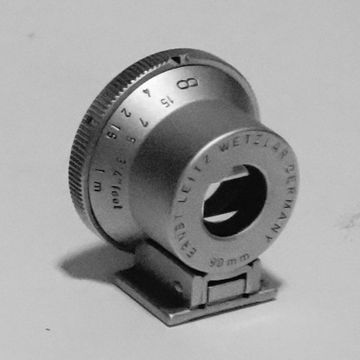

Leitz SGVOO (12025) pour objectif 9cm 90mm w:360, h:360, 44033, JPEG

Le SGVOO est, lui aussi, bien plus confortable et pratique que le viseur multifocales VIOOH/Imarect présenté ci-dessus. Par l’intermédiaire d’une came, une bague permet la correction de parallaxe en fonction de la distance. Du moins en cadrage horizontal !4.

Le viseur indique deux cadres en raison de la différence de cadrage suivant la distance. Le rectangle indique le cadrage à l’infini ; les quatre coins à l’intérieur concernent la plus proche distance (1m). L’échelle de reproduction varie avec le tirage du bloc optique (lequel augmente quand le sujet est plus proche), cela n’a rien à voir avec la parallaxe !

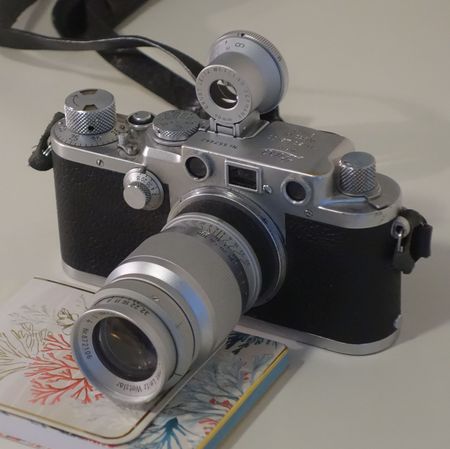

Leitz SGVOO sur Leica iiiF et Elmar 9cm w:450, h:449, 59401, JPEG

Viseur Canon 3.5cm

Cf la page sur le Canon S 35mm f/2.8.

3.5cm Canon S et son viseur w:465, h:247, 97071, JPEG

Pare-soleil / Sonnenblenden / Hoods

Leitz / Leica 12585

Présentation

Paru en 1963.

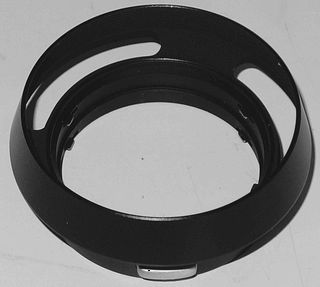

l:320, h:287, 39905, JPEG

Réversible grâce à la double rangée d’ergots qui permet en même temps d’utiliser le bouchon standard 42mm (cf infra).

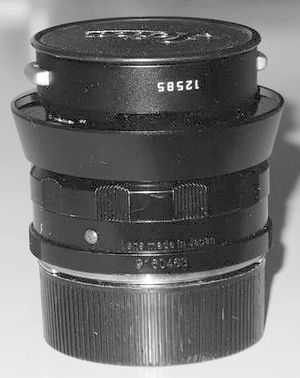

12585 retourné sur un Ultron 35/1.7 aspherical LTM.
l:300, h:378, 49345, JPEG

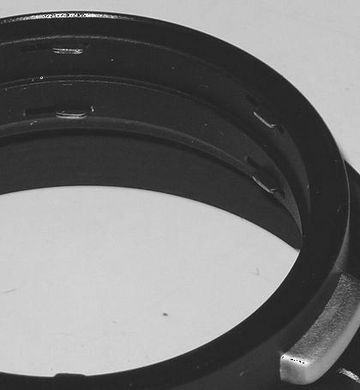

Vue sur la double rangée d’ergots ou tenons.
l:360, h:390, 41998, JPEG
Compatibilité officielle
Compatibilité garantie

Avec l’Ultron 35/1.7 aspherical LTM (vissant) de 1999. Voir quelques belles images.

Compatibilité officieuse (vu sur le net)
Incompatibilités signalées :

Pare-soleil FISON / 12510

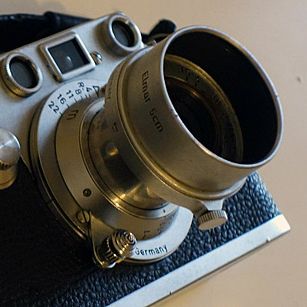

Leitz FISON / 12510 w:307, h:307, 32320, JPEG

C’est le pare-soleil de l’objectif standard Elmar de 5 cm f/3,5, convenant également au Summaron 3,5 cm. Conforme à la norme E36, il s’adapte par conséquent aussi bien à un Elmar 9cm, par exemple. Sur ce dernier, même si la couverture est imparfaite, ce sera toujours beaucoup mieux que rien.

Le FISON est apparu dès 1925 et fut produit en quatre moutures successives jusqu’en (1955).

Leitz FISON / 12510 et bouchon w:400, h:352, 52337, JPEG

Le FISON offre l’avantage insigne qu’on peut lui adapter le bouchon avant des objectifs qu’il couvre.


Pare-soleil ITOOY / 12580

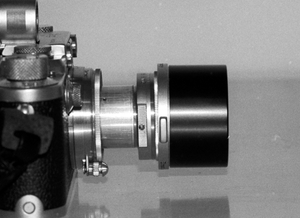

Leitz ITOOY (12580) w:300, h:218, 45054, JPEG

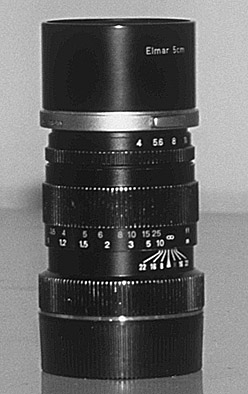

1956-1966. Conçu pour les derniers objectifs Elmar 50mm f/3,5 et f/2,8 à monture avant au standard E39. Chez les Leica vissants, cela concerne les ultimes séries d’Elmar (1957-1962). Pour le transport, on peut l’enfiler à rebours sur l’objectif (On utilisera alors le même bouchon arrière 42mm (cf infra) que l’IROOA).

Grâce à l’adaptateur SOOGZ / 13154, ce pare-soleil peut être utilisé sur les Elmar 50/3.5 antérieurs (monture avant E36).

Ce pare-soleil couronne élégamment et efficacement un 90/4 M-Rokkor. Ceci après un petit travail à la lime sur un filtre UV 40,5 à monture mince qui sert à retenir les ergots de l’ITOOY.

ITOOY sur Minolta 90mm M-Rokkor
 Minolta 90mm M-Rokkor et ITOOY w:248, h:394, 35601, JPEG

Pour cause de vignettage, inadapté aux objectifs lumineux comme les Summicron et Summitar f/2.0 ; même constat sur le récent Summarit-M f/2,5.

Vignettage avec ITOOY sur un 50mm Summitar à f/8
Vignettage avec ITOOY sur un 50mm Summitar à f/8 w:400, h:258, 61437, JPEG
Vignettage avec ITOOY sur un 50mm Summarit-M à f/5,6
Vignettage avec ITOOY sur un 50mm Summarit-M à f/5,6 w:400, h:264, 62355, JPEG

Pare-soleil IROOA / 12571

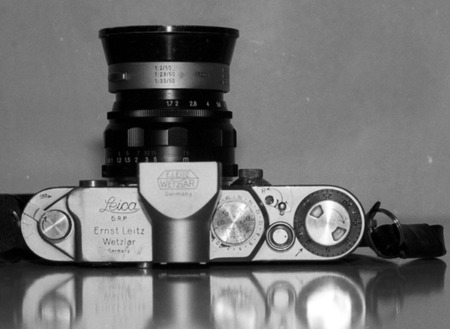

Leitz IROOA (12571) sur un Ultron 35mm 1.7 (appareil Leica IIIf).
Leitz IROOA (12571) sur un Ultron 35mm 1.7 w:450, h:329, 34945, JPEG

Sortie en 1959. Ce pare-soleil à la norme E39 convient aux Summicron, Summaron et Elmar 50 et 35 mm. L’adaptateur SOOGZ peut évidemment être utilisé pour le montage sur des objectifs plus anciens.

Utilisable inversé pour le transport (ce qui explique la double rangée d’ergots). Utiliser alors le bouchon arrière au diam. 42 mm, utilisable sur d’autres pare-soleil (cf infra).


Pare-soleil pliants SOOPD & SOOFM

SOOPD (1949) : pour objectif Summitar. SOOFM (1954) : pour Summicron et Summitar dernière version5.

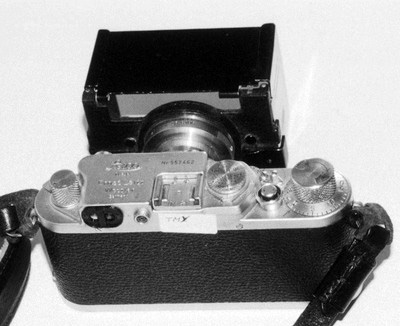

Summitar avec SOOFM (sur un Leica iiiF)
SOOFM alias SOOPD w:400, h:273, 46301, JPEG

Parfois qualifiés de « porte de grange » (barn door) ces ustensiles un tantinet encombrants horrifieront certains au premier abord ; n’empêche qu’ils offrent la meilleure protection possible aux Summitar et Summicron 5 cm, tout en dispensant d’utiliser un viseur annexe. Voir les commentaires dans la page sur le Summitar.

Récapitulation :


Bouchons / Deckel / Caps

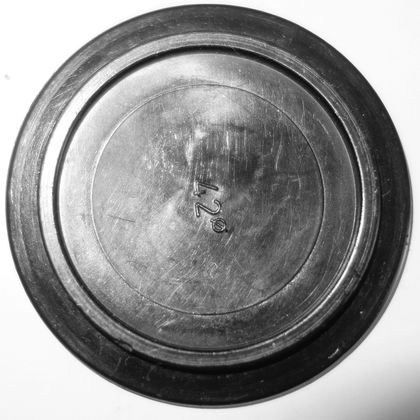

Bouchon 42mm pour pare-soleil réversible

bouchon (cap) Leitz Leica 42mm w:420, h:420, 63768, JPEG

Cf supra un exemple d’utilisation avec le pare-soleil 12585.
